Navodila za uporabo generatorja signala PWM
1. Električni parametrov
(Preizkusni pogoji: sobna temperatura, normalni tlak)
|
Parametri |
Vrednost |
Opombe |
|
Referenčna napetost |
5V DC |
Vhodna referenčna napetost VCC in GND |
|
Delovna temp. Razpon |
-10 stopinj – +40 stopinj |
- |
|
Temp. shranjevanja Razpon |
-20 stopinj – +40 stopinj |
- |
2. Definicija vmesnika
|
Oznaka/ime |
funkcija |
Opis |
|
VEN |
Izhod PWM signala |
Frekvenca 26KHz, izhod 0~100% delovni cikel, 1 % korak, visoka raven 5 V, nizka raven 0 V |
|
GND |
Referenčna podlaga |
GND |
3. Funkcionalni opis
Primerjalna tabela funkcij za to ploščo gonilnika (Da: funkcija je na voljo, Ne: funkcija ni na voljo)
|
da/ne |
Koda |
funkcija |
Opis |
|
ja |
PWM |
Izhod PWM signala |
Vrtenje kodirnika v nasprotni smeri urnega kazalca zmanjša delovni cikel; v smeri urinega kazalca ga poveča. Razpon 0~100%, ustrezna vrednost, prikazana na digitalni cevi. |

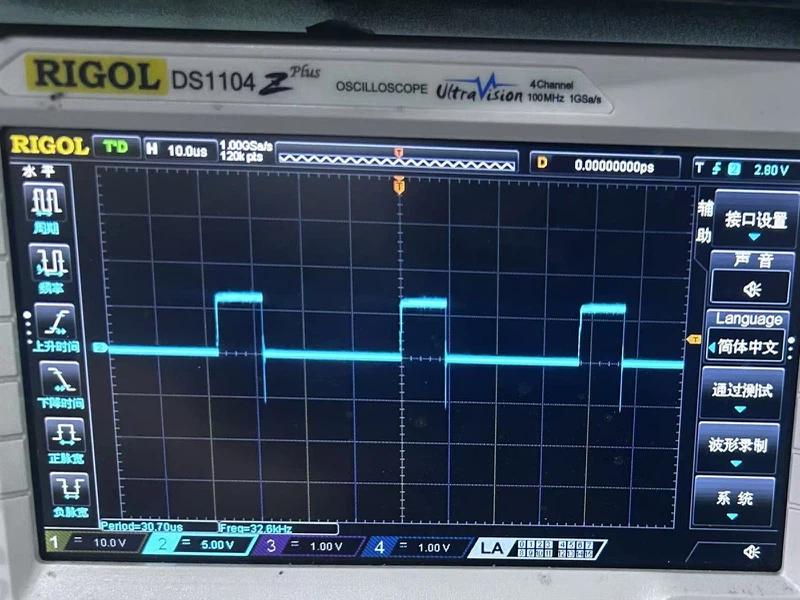

4. Valovne oblike PWM
(1)Ko je PWM 0 %, je ustrezna valovna oblika naslednja:
 |
 |
(2)Ko je PWM 25 %, je ustrezna valovna oblika naslednja:
 |
 |
(3)Ko je PWM 50 %, je ustrezna valovna oblika naslednja:
 |
 |
(4)Ko je PWM 100 %, je ustrezna valovna oblika naslednja:
 |
 |
5. Varnostni ukrepi pri uporabi
(1) Zahteve za napajanje: Za napajanje uporabite 5-voltno polnilno glavo, povezano z vmesnikom Type-C.
(2)Posebna opomba o napajalniku: Če za napajanje uporabljate napajalnik, je treba vzporedno povezati bremenski upor.
(3) Fizična zaščita: Ravnajte previdno, izogibajte se udarcem ali močnim udarcem.
(4)Zaščita okolja - ESD: Upoštevajte varnostne ukrepe proti elektrostatični razelektritvi (ESD), da preprečite poškodbe komponent.
(5)Okoljske zahteve: Zaščitite pred vlago in vodo; izogibajte se izpostavljanju naprave vlažnim pogojem ali tekočinam.
6. Video demonstracija navodil za uporabo
